Grindinis šildymas
Grindinio šildymo sistema
VEIKIA ŽEMOS ĮTAMPOS

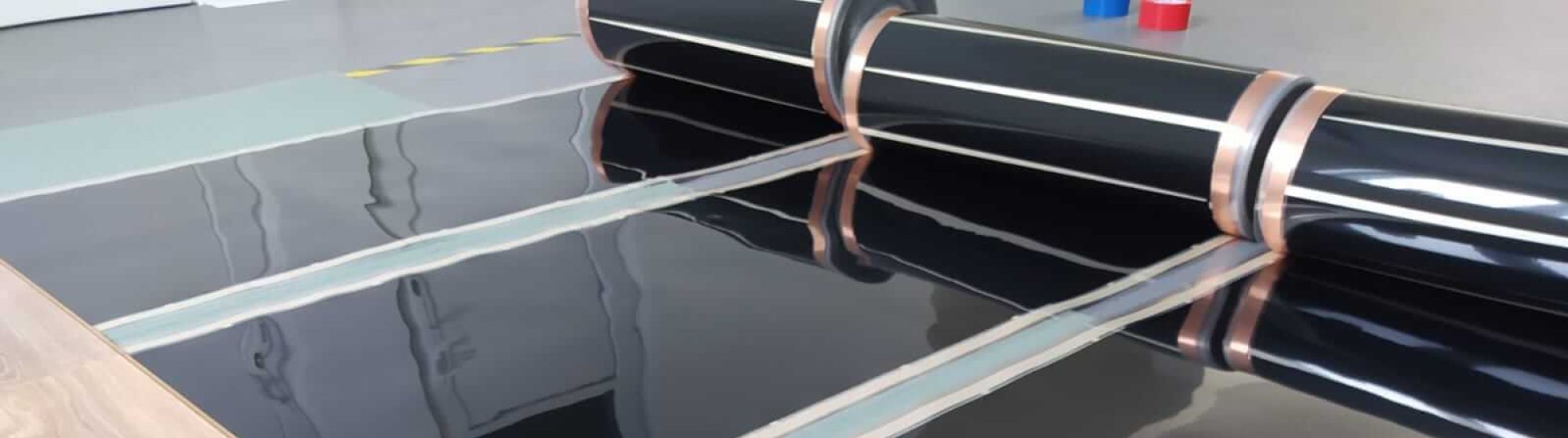

EKOTHERM šildymo juostos pagamintos iš specialaus aliuminio lydinio, padengto izoliacine medžiaga. Dėl labai mažo storio ir didelio pločio juos galima dėti beveik ant bet kokio paviršiaus ir padengti iki 80% šildomo paviršiaus.
Jie veikia esant žemai 12-48 V įtampai, todėl yra labai saugūs žmonių ir naminių gyvūnėlių sveikatai, gali būti montuojami ant visų tipų grindų ir grindų dangų, nes veikia žemos temperatūros režimu, suteikdami labai malonų jausmą šilumos.
LENGVAS MONTAVIMAS
DIDŽIAUSIAS KOMFORTAS
EKOTHERM šildymo sistemą iš kitų šildymo sistemų, tokių kaip šildymo kabelių sistemos, išskiria specialios aliuminio šildymo juostos. Vos 0,25 mm storio ir įvairių pločių nuo 5 iki 17 cm (priklausomai nuo šildymo sistemos galingumo), jie leidžia padengti iki 80% šildymo paviršiaus. Žemos įtampos srovė per šildymo juostas perduodama per žeminamąjį transformatorių, kuris leidžia šildymo juostoms pradėti veikti efektyviai ir efektyviai. Šiluma perduodama iš karto ir ten, kur jos reikia, todėl efektyvumas yra labai aukštas ir nėra nuostolių vamzdžiams, kaminams, karšto vandens rezervuarų izoliacijai ir kt. Šių sistemų efektyvumas nesikeičia nuo išorės temperatūros , kaip ir šilumos siurblių atveju, o labai didelis šilumos siurblių įrengimo kaštų skirtumas suteikia mums didelį finansinį pranašumą prieš juos. Jie nereikalauja specialių priežiūros ir valymo paslaugų, labai paprastai ir greitai įsirengsite patys, nekelia triukšmo ir garsų.
1. Grindų konstrukcija
2. Fanera arba OSB grindys
3. Atspindinti folija/izoliacinis pagrindas
4. EKOTHERM šildymo juosta
5. Putplasčio pagrindas
6. Laminato grindys, medinės grindys ar kitas apdailos sluoksnis
1. Betoninis pagrindas
2. Šilumos izoliacija
3. Betoninis lygintuvas
4. EKOTHERM šildymo juosta
5. Stiklo pluošto fasado tinklelis
6. Savaime išsilyginantis lygintuvas 5-7 mm
7. Laminatas, medinės grindys ar kitas apdailos sluoksnis
2. Šilumos izoliacija
3. Betoninis lygintuvas
4. EKOTHERM šildymo juosta
5. Stiklo pluošto fasado tinklelis
6. Savaime išsilyginantis lygintuvas 5-7 mm
7. Laminatas, medinės grindys ar kitas apdailos sluoksnis
1. Betoninis pagrindas
2. Šilumos izoliacija
3. EKOTHERM šildymo juosta
4. Stiklo pluošto fasado tinklelis
5. Betoninis lygintuvas
6. Laminatas, medinės grindys ar kitas apdailos sluoksnis
1. Betoninis pagrindas
2. Šilumos izoliacija
3. EKOTHERM šildymo juosta
4. Stiklo pluošto fasado tinklelis
5. Betoninis lygintuvas
6. Laminatas, medinės grindys ar kitas apdailos sluoksnis
2. Šilumos izoliacija
3. Betoninis lygintuvas
4. EKOTHERM šildymo juosta
5. Stiklo pluošto fasado tinklelis
6. Lankstūs plytelių klijai
7. Keraminė arba akmens masės plytelė
1. Betoninis pagrindas
2. Šilumos izoliacija
3. Betoninis lygintuvas
4. EKOTHERM šildymo juosta
5. Stiklo pluošto fasado tinklelis
6. Lankstūs plytelių klijai
7. Keraminė arba akmens masės plytelė
1. Betoninis pagrindas
2. Šilumos izoliacija
3. Betoninis lygintuvas
4. EKOTHERM šildymo juosta
5. Stiklo pluošto fasado tinklelis
6. Lankstūs plytelių klijai
7. Keraminė arba akmens masės plytelė
Naudojamas visų tipų grindims ir grindų dangoms
OSB IR MEDIENA
AKMENINĖS IR KERAMINĖS PLYTELĖS
LAMINATO GRINDYS
PRAMONĖS GRINDYS
Nurodykite sritį, kurioje ketinate įrengti šildymo sistemą, pašalinant stacionarius baldus ir nutolstant nuo sienos 15-30 cm atstumu.
Paruoškite vietą sistemos blokui (10-20 cm virš grindų) ir termostatui (150 cm virš grindų) sumontuoti.
Sumontuokite sistemos bloką ir tvirtai pritvirtinkite vieną dirželio galą prie bloko kartu su vienu maitinimo kabeliu.
Pradėkite kloti juosteles. Klojimo atstumas (atstumas tarp juostelių) priklauso nuo objekto (jis nurodytas instrukcijose).
Pritvirtinkite juosteles lenkimo vietose prie grindų, naudodami sustiprintą lipnią juostą.
Išdėstykite juosteles taip, kad kitas juostos galas galėtų laisvai patekti į maitinimo šaltinį.
Naudodami testerį patikrinkite šildymo juostų elektros laidumą ir elektrinę varžą taip, kad kitas juostos galas galėtų laisvai patekti į maitinimo bloką.
Saugiai įkiškite 2 juostelės galus į maitinimo šaltinį kartu su 2 maitinimo laidais.
Visą patalpos paviršių virš paklotų juostų padenkite stiklo pluošto fasadiniu tinkleliu (reikia tik naudojant skystą išlyginamąjį sluoksnį, plytelių klijus, cementines grindis ar pan.).
Nurodykite sritį, kurioje ketinate įrengti šildymo sistemą,
pašalinant konstantas baldai ir išsikraustymas nuo sienos 15-30 cm atstumu.
Paruoškite vietą sistemos bloko montavimas (10-20 cm aukščiau grindys) ir termostatas (150 cm virš grindų).
Įdiekite sistemos bloką ir saugiai pritvirtinkite vieną galą
dirželis prie bloko kartu su vienu kabeliu maitinimo šaltinis.
Pradėkite kloti juosteles.
Krovimo atstumas (atstumas
tarp juostelių) priklauso nuo
objektas (nurodytas
vadovas).
Pritvirtinkite juosteles lenkimo vietose prie grindų, naudodami sustiprintą lipnią juostą.
Išdėstykite juosteles taip
padaryti antrą
dirželio galas galėtų laisvai
įeikite į maitinimo šaltinį
.
Elektros laidumui ir varžai patikrinti naudokite testerį
šildymo juostos.
Atsargiai pritvirtinkite 2 galus
juostos maitinimo šaltinyje
kartu su 2
maitinimo kabeliai.
Visą patalpos paviršių virš paklotų juostų padenkite stiklo pluošto fasadiniu tinkleliu (reikia tik naudojant skystą išlyginamąjį sluoksnį, plytelių klijus, cementines grindis ar pan.).
Prijunkite termostatą pagal instrukcijas, tada įkiškite maitinimo laidą į sieninį lizdą (žr. instrukcijas).
